超聲波塑料焊接原理

2021-04-02 11:12
超聲波塑料焊接原理及過程

超聲波塑料焊接（ ultrasonic welding ）是一種非接觸性焊接方式， 超聲波焊接是通過超聲波發生器將 50/60 赫茲電流轉換成 15 、 20 、 30 或 40 KHz 電能。振動能量被通過摩擦方式轉換成熱能， 將塑料熔化從而產生粘接力的焊接方式。超聲波焊接可以應用 于大多數車用工程塑料的粘接工藝中，成為粘接工藝的重要技 術資源之一，具有廣泛的應用前景。 超聲波焊接時通過以超聲波方式作為載體的電能，轉化為一定振幅的，作用于焊接區，在兩個焊接的交界面處聲阻較大的 區域產生局部高溫，熱量聚集在焊接材料的中間，由于塑料導熱性差，一時還不能及時散發，使得塑料接觸面迅速融化，在應力作用下，使粘接面融合在一起。通過冷卻成型，實現粘接面牢固結合的焊接目的。這種焊接強度能接近于原材料強度，材料特性不發生直接影響和變化的焊接方式，具有保持材料相關塑性特質，對粘接件的彈性和機械強度影響很小，符合工程粘接的工藝技術要求。

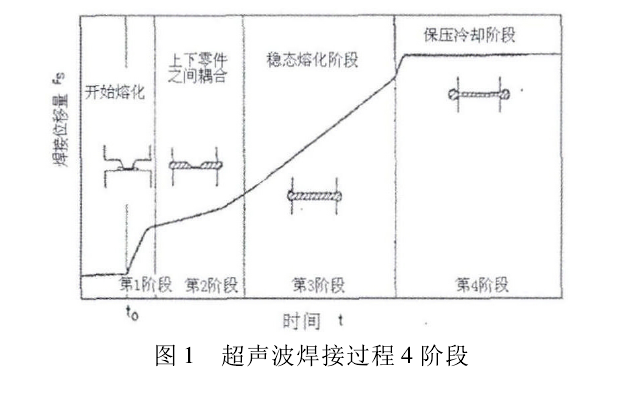

如圖 1 所示，超聲波焊接過程分為以下四個階段:
第一階段焊頭與零件接觸，施壓并開始振動 。 摩擦發熱量熔化導能筋，熔液流入結合面 。 隨著兩零件之間距離的減少，焊接位移量( 兩零件之間由于熔體流動產生的距離減小值) 開始增加 。 起 初焊接位移量快速增加，然后在熔化的導能筋鋪展并接觸下零件表面時放慢增速 。 在固態摩擦階段，發熱是由于兩表面之間的摩擦能和零件中的內摩擦產生的 。 摩擦發熱使聚合物材料升溫至其熔點 。 發熱量取決于作用頻率 、 振幅和壓力;

第二階段熔化速度增加導致焊接位移量增大及兩零件表面相接觸 。 此階段形成薄的熔化層， 由于持續發熱，熔化層厚度增加 。 此階段的熱量是由粘性耗散( viscous dissipation ) 產生;

第三階段焊縫中溶液層厚度保持不變且伴隨 著恒溫分布，出現穩態熔化;

第四階段在經過設定的時間或達到特定的能 量 、 功率級或距離之后，電源切斷，超聲振動停止， 開始進入第4階段 。 壓力得以保持，使部分額外熔液擠出結合面 。 在焊縫冷卻和凝固時達到最大位移量，并發生分子間擴散 。
